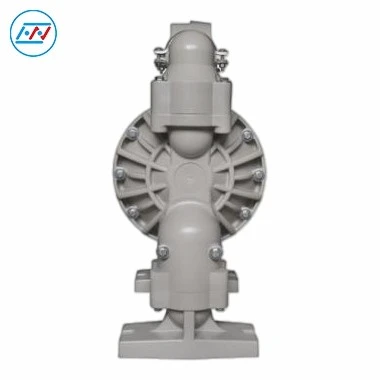

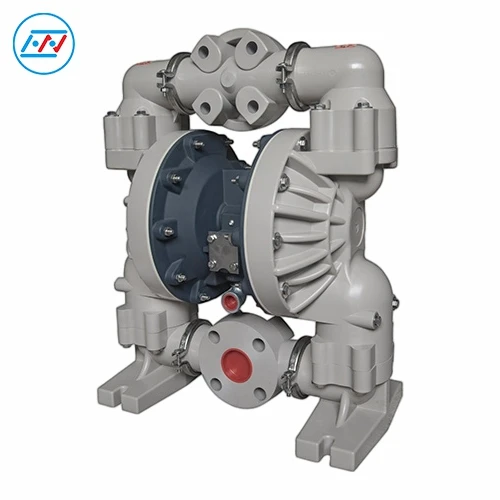

مضخة غشائية تعمل بالهواء المضغوط -مقاومة للتآكل



HNDP40 1-1/2"مضخة غشائية هوائية -مقاومة للتآكلتم تطويره بشكل احترافي لنقل السائل اللزج، وتم تحسينه خصيصًا لنقل المحاليل الحمضية-القاعدية والعديد من الوسائط عالية اللزوجة. ويتميز بمعدل تدفق أقصى يبلغ 100 جالونًا في الدقيقة (378.5 لترًا في الدقيقة) ويدعم مجموعة متنوعة من تكوينات حجم المواد والمنفذ لتحقيق قابلية تطبيق قوية. يتم استخدامه على نطاق واسع في المجالات الكيميائية والصناعية العامة ومعالجة المياه ومعالجة مياه الصرف الصحي، فهو يلبي متطلبات العمليات المتنوعة بما في ذلك نقل السوائل والتعبئة والتدوير والخلط. باعتبارها مضخة غشائية لنقل السائل اللزج، يمكنها نقل الوسائط المسببة للتآكل بثبات والتكيف مع التشغيل المتقطع، والمطابقة المرنة لظروف الإنتاج المختلفة حسب الطلب بكفاءة عالية وأداء مستقر ومتين.









نسبة	1:1
الحد الأقصى لمعدل التدفق	100 g.p.m (378.5 l.p.m.)
النزوح لكل دورة	0.67 جالون (2.54 لتر)
مدخل الهواء (الخيط النسائي)	1/2 - 14 N.P.T.
مدخل/مخرج السائل	شفة 1-1/2 بوصة ANSI/DIN
الحد الأقصى لضغط التشغيل	120 رطل لكل بوصة مربعة (8.3 بار)
الحد الأقصى لمرور المواد الصلبة العالقة	1/4 بوصة (6.4 ملم)
الوزن رطل (كجم)	ص: 62 (28.1) بولي كلوريد الفينيل: 92 (41.7)
الحد الأقصى للرفع الجاف	14 قدم (4.2 م)
مستوى الضوضاء	77.7 ديسيبل (أ) عند 70 رطل لكل بوصة مربعة، 60 دورة في الدقيقة





1. HNDP40 1-1/2"مضخة غشائية هوائية -مقاومة للتآكلهي مضخة تدفق صناعية-عالية الجودة-تتميز بتوصيل مستقر للسوائل وكفاءة عمل عالية. يمنع ممر التدفق المحسن الانسداد بشكل فعال، مما يمكّن المضخة من نقل الجسيمات-التي تحتوي على مياه الصرف الصحي والملاط وغيرها من الوسائط الصلبة-المحملة، مما يجعلها مناسبة تمامًا-لسيناريوهات الإنتاج المستمرة والكبيرة-.

2. باعتبارها مضخة غشائية لنقل سائل اللزوجة، فهي تدعم نطاقًا واسعًا من تكوينات المواد المقاومة للتآكل-المعدني-. إنه يوفر مقاومة ممتازة للأحماض والقلويات والمذيبات العضوية، ويمكنه نقل السوائل الحمضية والقلوية القوية بشكل ثابت، وسوائل النفايات شديدة التآكل، والسوائل اللزجة، ومخاليط السوائل الصلبة- مع توافق رائع مع الوسائط. من خلال اعتماد تصميم توصيل منخفض القص، لن يؤدي ذلك إلى الإضرار بالبنية الجزيئية للمواد المنقولة.

3. تم تجهيز مضخة الحجاب الحاجز الهوائية HNDP40 بقدرة تحضير ذاتية قوية-وتدعم التشغيل الجاف والتشغيل الخامل على المدى الطويل-. يسمح هيكلها المعياري القابل للفصل باستبدال الأجزاء القابلة للتآكل بشكل سريع ومريح. يحقق تصميم الختم المثبت بمسامير عدم حدوث أي تسرب-، مما يقلل بشكل فعال من فقدان المواد وتكاليف التشغيل.





1. وحدة معالجة مصدر الهواء

منظم الفلتر 2: يقوم بتصفية الشوائب والرطوبة في الهواء المضغوط أولاً، ثم ينظم ضغط الهواء المزود للمضخة ويثبته.

المجفف ③: يزيل الرطوبة من الهواء المضغوط لمنع بخار الماء من الدخول إلى حجرة المضخة والتسبب في تآكل المكونات الداخلية وظهور الجليد.

أداة التشحيم ④: تعمل على تفتيت زيت التشحيم وخلطه في الهواء المضغوط لتليين الأجزاء المتحركة مثل الصمامات الهوائية وأغشية المضخة وتقليل التآكل.

المكونات الداعمة: مدخل الهواء، صمام الفحص، صمام الإغلاق-إيقاف الصمام.



2. جسم المضخة ونظام العادم

جسم المضخة: مضخة الحجاب الحاجز الهوائية الأساسية، التي تدفع الحجاب الحاجز للتحرك ذهابًا وإيابًا عبر الهواء المضغوط لتحقيق شفط السوائل وتفريغها.

كاتم الصوت: يتم تركيبه في منفذ عادم المضخة لتقليل ضوضاء العادم.

عادم الأنابيب: يقوم بتصريف غاز النفايات إلى منطقة آمنة لتجنب التلوث البيئي لورشة العمل.

اتصال مرن: اتصال مرن بين المضخة ووحدة معالجة مصدر الهواء لتخفيف الاهتزاز وتقليل انتقال الضغط.



3. خط أنابيب شفط السوائل (الجانب الأيسر من الشكل)

الشفط: نقطة البداية لدخول السوائل إلى النظام، وهي متصلة بصهاريج تخزين السوائل أو خطوط الأنابيب.

إغلاق الصمام-إيقاف الصمام: يقطع شفط السوائل لإجراء صيانة مريحة للمضخة.

مقياس المركب: يراقب الضغط الجانبي -للشفط لتحديد المشكلات مثل عدم كفاية رفع الشفط وانسداد خط الأنابيب.

موصل مرن: يمتص اهتزاز المضخة ويمنع تلف الضغط الناتج عن توصيل خط الأنابيب الصلب.

منفذ الصرف: يقوم بتصريف السائل المتبقي في خط أنابيب الشفط للصيانة أو تفريغ خط الأنابيب.

توصيل الأنابيب: تعد أنواع الاتصال المتعددة اختيارية للتكيف مع ظروف الأنابيب في-الموقع.



4. خط أنابيب تفريغ السوائل (الجانب الأيمن من الشكل)

موصل مرن: تضخ المخازن المؤقتة الاهتزاز لحماية خطوط الأنابيب والمعدات.

توصيل الأنابيب: متوافق مع طرف الشفط، وقابل للتكيف مع خطوط الأنابيب الموجودة في-الموقع.

منفذ الصرف: يقوم بتصريف السائل المتبقي في خط أنابيب التفريغ للصيانة والتفريغ.

مانع الاندفاع ①: يعمل على استقرار ضغط التفريغ النابض لمضخات الحجاب الحاجز الهوائية ويحمي خطوط الأنابيب والمعدات النهائية، ويعمل كملحق رئيسي على جانب التفريغ.

مقياس الضغط: يراقب الضغط الجانبي للتفريغ-للحكم على حالة تشغيل المضخة.

إغلاق الصمام-إيقاف الصمام: يوقف تصريف السوائل لتسهيل صيانة المضخة ومعدات مجرى النهر.

التفريغ: المخرج الطرفي للنظام، المتصل بخطوط الأنابيب والمعدات النهائية.

إمداد الهواء غير المنظم لكاتم التيار المفاجئ: يزود مباشرة الهواء المضغوط غير المنظم لكاتم التيار الكهربائي، باستخدام قابلية ضغط الغاز لامتصاص نبض السوائل.







● حالة عمل البتروكيماويات

HNDP40مضخة غشائية هوائية -مقاومة للتآكليستخدم محركًا هوائيًا خالصًا بدون خطر حدوث شرارة كهربائية وأداء موثوق به مقاوم للانفجار-، مما يتيح التشغيل الآمن في بيئات العمل القابلة للاشتعال والانفجار. يمكن تخصيص جسم المضخة ومواد الأجزاء المبللة وفقًا للوسائط البتروكيماوية الفعلية، ومقاومة التآكل بشكل فعال بسبب السوائل المسببة للتآكل، وسوائل النفايات الكيميائية، والزيوت اللزجة وغيرها من الوسائط المعقدة لإطالة عمر الخدمة. ويتميز بالتدفق العالي- والتشغيل المستقر، كما أنه يدعم التشغيل المتقطع -الإيقاف ويتكيف بشكل مثالي مع الإنتاج -حسب الطلب في الصناعة الكيميائية.



● حالة العمل في مجال التعدين والتعدين

باعتبارها مضخة غشائية لنقل السائل اللزج، تم تجهيز HNDP40 بممرات تدفق كبيرة- لنقل الوسائط الصلبة المختلطة السائلة التي تحتوي على جزيئات المناجم وملاط الرواسب ومياه الصرف الصحي بكفاءة. تتميز المضخة بأكملها بمقاومة ممتازة للتآكل والتآكل وتدعم التشغيل الجاف على المدى الطويل-، وتتكيف تمامًا مع التشغيل المتقطع في سيناريوهات التعدين والتعدين. بفضل قدرة التجهيز الذاتي- القوية ونظام التحكم المطابق، فإنه يدعم التشغيل عن بعد-إيقاف التشغيل لتقليل تكاليف العمالة. إن هيكل منع التسرب الصفري - يمنع بشكل فعال تسرب النفايات السائلة وملاط المناجم.



● حالة عمل هندسة البناء

HNDP40مضخة غشائية هوائية -مقاومة للتآكليتميز بهيكل مدمج وتركيب مرن، ويدعم التثبيت الثابت المتنقل والمؤقت لتلبية متطلبات التخطيط المرنة في مواقع البناء. بفضل التدفق العالي-والمقاومة الممتازة للانسداد، فإنه يمكنه تصريف مياه الموقع بسرعة ونقل نفايات الطين السائلة، مما يوفر وقت البناء بشكل كبير. إنها تسمح بالتشغيل الجاف والتشغيل المتقطع بمعدل فشل منخفض، وهي مناسبة تمامًا لعمليات البناء الخارجية.
